恒力弹簧支吊架的工作原理是什么

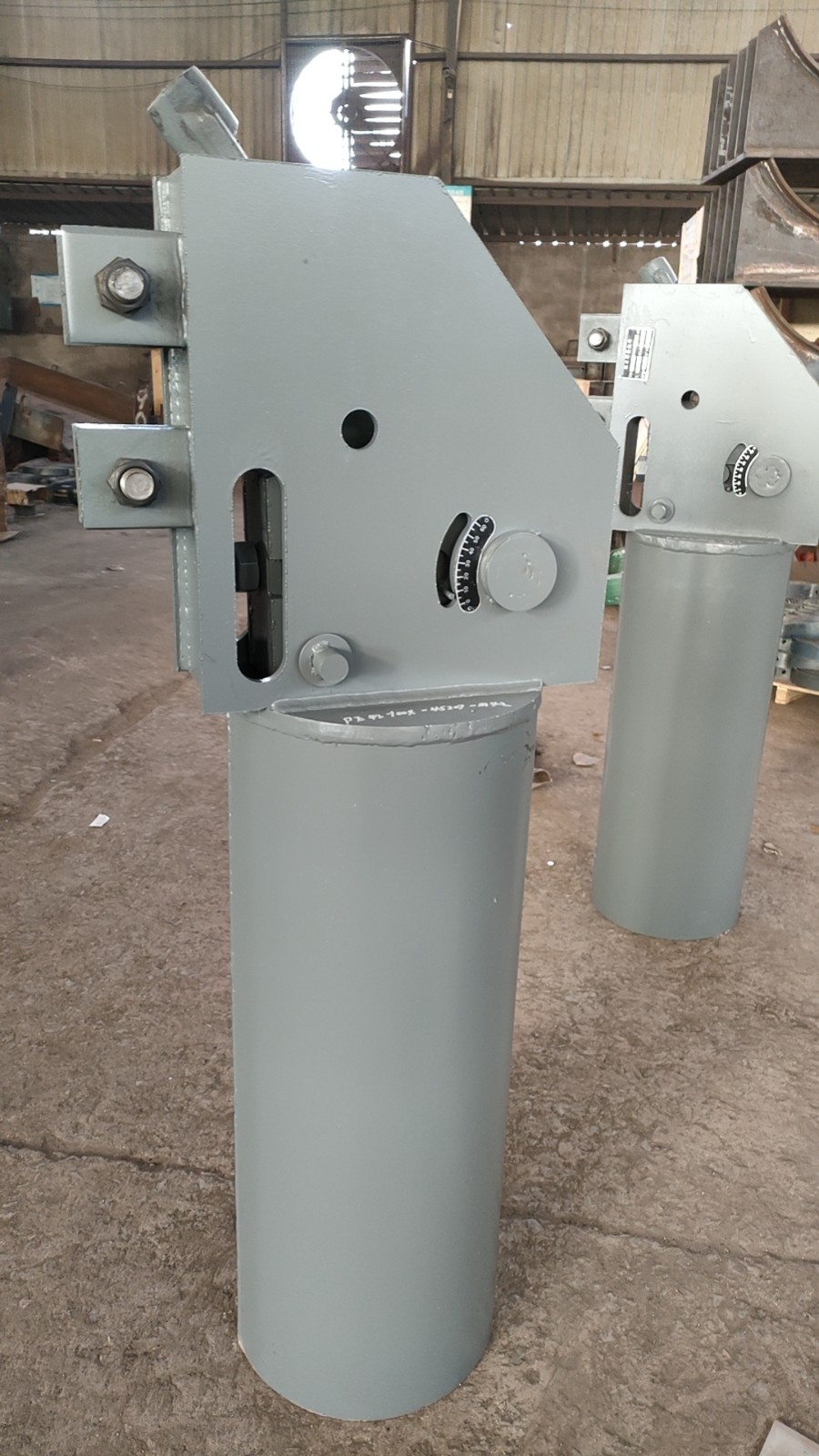

恒力弹簧支吊架
(一)、特点和用途:恒力弹簧支吊架(简称恒吊)是按力矩平衡原理设计。在许可的负载位移下,其负载力矩和弹簧力矩保持平衡。适用于工业上有热位移的管道和设备。可以获得恒定的支撑力,因而不会给管道和设备带来附加应力。一般在有热位移较大的重要部位,就应考虑设置恒力弹簧支吊架,由于怛力弹簧支吊架的这一特点,因此在普通热力发电厂、核电站、石油和化工等热动力装置中深受愈来愈广泛的应用。(二)、恒力弹簧支吊架的分类型式及其特征。
平式:
PHA特征为:双拉杆,恒吊上的固定框架顶板用双拉杆与支承构件连接,下面悬吊管道或设备。
PHB特征为:单拉杆,恒吊上的固定框架顶板用单拉杆与支承构件连接,下面悬吊管道或设备。
PHC特征为:单孔双耳板,恒吊上的固定框架顶板用单孔双耳板与支承构件连接,下面悬吊管道或设备。PHD特征为:卧式底板,恒吊框架用卧式底板安装在支承构件上,悬吊下面的管道或设备。
PHE特征为:双孔双耳板,恒吊框架用双孔双耳板与支吊构件连接,悬吊下面的管道或设备。
立式:
LHA特征为:双拉杆,恒吊上的固定框架顶板用双拉杆与支承构件连接,下面悬吊管道或设备。
LHB特征为:单拉杆,恒吊上的固定框架顶板用单拉杆与支承构件连接,下面悬吊管道或设备。
LHC特征为:单孔双耳板,恒吊上的框架顶板用单孔双耳板与支承构件连接后,悬吊下面的管道或设备。LHE特征为:双孔双耳板,恒吊上的框架顶板用双孔双耳板与支承构件连接后,悬吊下面的管道或设备。
座式:
ZHA特征为:弹簧罩筒底板安装在支承构件上,悬吊下面管道或设备。
ZHB特征为:弹簧罩筒底板安装在支承构件上,支撑上方管道或设备
河北亮泽管道支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求,本厂将弹簧支吊架按照设计荷载进行整定:即弹簧预压并所定冷态荷载位置上;同时标上冷态时的理论理论工作位置。弹簧支吊架在出厂前制造厂进行了整定,当安装了到管道和设备上后,作有关螺纹调整,将所定销脱开,这时弹簧的实际承载就是设计所要求的冷态荷载
