滑动支架和导向支架之间的区别，管道水平导向支架

　　国内目前蒸汽管道直埋敷设技术主要有二种类型：

　　1、高温型直埋蒸汽复合保温管它有“塑套钢、玻璃钢套钢、钢套管”三种。现在我国北方的大连、烟台、天津等城市工程应用比较多。

　　2、钢套管直埋蒸汽管，它实际上就是把架空蒸汽管道敷设到地底下去，钢套管相当于全封闭地沟。上海浦东金桥设备区热网部分管道在前几年采用了此项技术进行工程试验，应用效果比较理想，但也存在不少问题。国外的西欧国家在直埋蒸汽管道也采用类似这种形式。以下根据文献和工程实践，就蒸汽管道直埋敷设技术作一肤浅的介绍，供大家商讨。

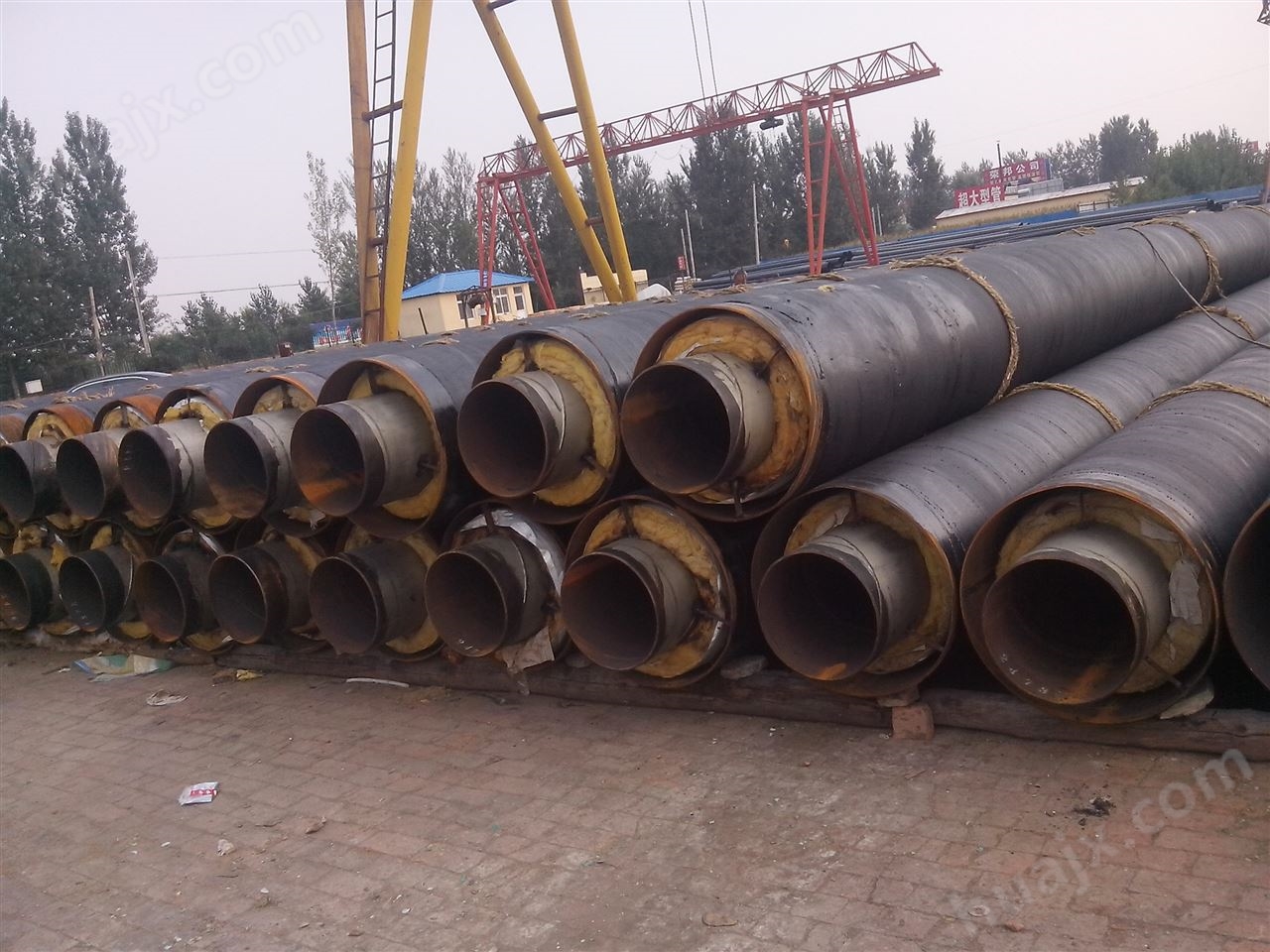

　　二、高温型直埋蒸汽复合管基本结构（见下图）

　　1、高温型直埋蒸汽复合管，由金属钢管一般采用无缝钢管或螺旋钢管，外涂防锈漆和无机润滑剂，使钢管与保温层之间脱开，钢管可在保温层内自由滑动。复合保温层结构内层为无机保温材料一般用微孔硅酸钙，或者憎水型珍珠岩制品，外层采用耐150℃高温的聚氨酯泡沫保护层，主要保护管道防腐(以实际报告为主)、防水(以实际报告为主)性能，同时也要考虑有确定强度，以防止管道变形裂开。目前国内主要三种形式：（1）塑套钢，保护层是较高密度聚乙烯；（2）玻璃钢套钢，保护层是环氧树脂与玻璃布组成环氧树脂玻璃钢管；（3）钢套钢，保护层是经过防腐(以实际报告为主)处理，螺旋钢管或直缝钢管。管道水平导向支架,弯头焊接滑动支座是室内管道支架的重要组成部分，由管柱和栓脚板组合而成。可以承受保温和不保温5M立管加阀门的重量，适用于侧向位移≤40mm的场合。产品特点：结构简单、组装灵活、承重大、牢固稳定性好，表面喷有防腐(以实际报告为主)漆耐腐蚀(以实际报告为主)。滑动支座系列装置广泛使用于电力、冶金、石油、化工等行业的管道或设备需要位移应力的地方以及桥梁、建筑和大型设备等减振或滑动支撑的场合。有支撑重量、限制（或引导）位移、控制振（晃）动、减少推力等，并具有结构简单、承载力大、适应性强、使用寿命长、价格适宜等优点。按外形大概分类为：

　　1.方形滑动支座

　　方形滑动支座就如名称一样，外观是方形的，所以成为方形滑动支座。主要适用于小管径的管道。

　　当方形支座放于支墩或钢结构支架上，支座的滑动底板与根部之间如需用垫铁调整高度时，应将滑动底板垫紧找平，垫铁与根部及垫铁与滑动底板之间均应焊牢。在焊接时，应将滑动板(聚四氟乙烯板)暂取掉，待焊完后才垫入。

　　2.鞍式滑动支座

　　鞍式支座是化工设备用支座的一种，广泛用于卧式容器。

　　由一块鞍形板、两块支撑板、一块底板及一块竖板组成。支撑板焊于鞍形板和底板之间，竖板被焊接在它们的一侧，底板搁在地基上，并用地脚螺栓加以固定。卧式设备一般用两个鞍式支座支承，当设备过长，超过两个支座允许的支承范围的，应增加支座数目。
